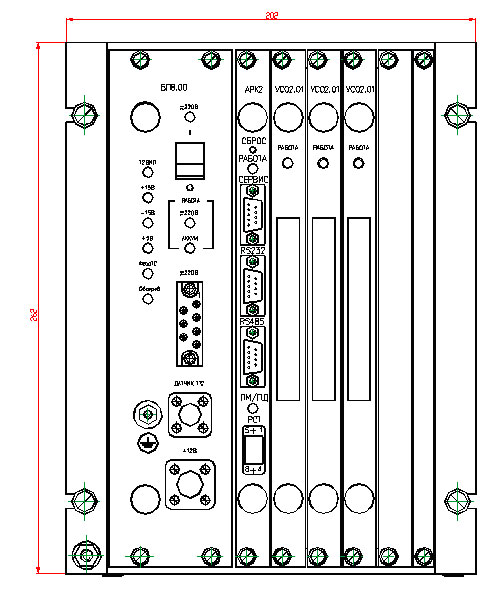

Контроллер "МИР КТ-30"

Назначение Контроллер "МИР КТ-30" Контроллер "МИР КТ-30" используется в составе комплекса телемеханики кустовой площадки "МИР ТК-01" и предназначен для дистанционного контроля технологических параметров и управления работой нефтяных, нагнетательных скважин, групповых замерных установок и другого технологического оборудования, устанавливаемого на кусте скважин. Преимущества Наличие встроенных блоков питания радиостанции и первичных датчиков; Наличие встроенной автоматической системы обогрева; Наличие клеммной коробки  для подключения внешних цепей к контроллеру; Поддержка работы с интеллектуальными станциями управления скважинами; Высокая надежность и ремонтопригодность; Простота и удобство монтажа, обслуживания; Наличие компоновочного шкафа для установки контроллера, радиостанции, модема, аккумуляторного блока бесперебойного питания. Модификации Контроллер "МИР КТ-30" является проектно-компонуемым изделием и имеет исполнения, отличающиеся типом и количеством входящих в его состав субблоков УСО2. Наименование Обозначение исполнения Количество субблоков УСО2, шт. Контроллер МИР КТ-30.00 М00.084.00.000 1 Контроллер МИР КТ-30.01                    -01 2 Контроллер МИР КТ-30.02                    -02 3 Контроллер МИР КТ-30.03                    -03 4 Технические характеристики Наименование параметра Значение Интерфейсы: RS-232 RS-232 RS-485 DTE, гальванически неизолированный DCE, гальванически неизолированный Гальванически изолированный Каналы связи Полудуплексный радиоканал (с использованием радиостанций) Выделенный или коммутируемый телефонный канал (с использованием модемов) Двухпроводная физическая линия Интерфейс RS-485 Скорость передачи данных по интерфейсу RS-485, бит/с От 50 до 19200 Напряжение питания:     oт сети переменного тока частотой 50+1 Гц, В     от сети постоянного тока, В     от резервного источника питания, В от 127 до 250 от 180 до 250 12 Потребляемая мощность:     от сети переменного тока частотой 50+1 Гц, В А , не более     от сети постоянного тока, Вт, не более     от резервного источника питания, Вт, не более 60 60 200 Средняя наработка на отказ одного канала каждой функции, ч., не менее 10000 Средний срок службы, лет, не менее Гарантийный срок, лет 10 5 Среднее время восстановления работоспособности, ч., не более 2 Температура окружающего воздуха, °С От - 40 до +60 Относительная влажность воздуха в рабочем диапазоне температур, % От 5 до 95 Атмосферное давление, кПа От 84 до 107 Метрологические характеристики Пределы допускаемой основной приведённой погрешности каналов ТИТ составляют +0,5  %. Пределы допускаемой дополнительной погрешности канала ТИТ, вызванной +0,1 °С, составляют изменением температуры окружающей среды на каждые 10  %.  Пределы допускаемой абсолютной погрешности канала ТИИ составляют +2 импульса на каждые 10000 входных импульсов. Показатели безопасности Электрическая изоляция цепей выдерживает в течение 1 мин действие испытательного напряжения постоянного тока значением:     1500 В – между соединёнными вместе цепями постоянного или переменного тока с номинальным напряжением 220 В и корпусом контроллера при нормальных климатических условиях;     900 В – между соединёнными вместе цепями постоянного или переменного тока с номинальным напряжением 220 В и корпусом контроллера в условиях повышенной влажности. Электрическое сопротивление изоляции между соединёнными вместе цепями постоянного или переменного тока с номинальным напряжением 220 В и корпусом контроллера:     в нормальных климатических условиях – не менее 20 МОм;     при максимально повышенной рабочей температуре – не менее 5 МОм;     в условиях повышенной относительной влажности – не менее 1 МОм. Конструктивное исполнение Контроллер МИР КТ-30 имеет магистрально-модульное построение, сочетающее простоту наращивания информационной емкости с высокой ремонтопригодностью. Конструктивно контроллер выполнен в виде компоновочного каркаса, в направляющие которого устанавливаются функциональные субблоки. В компоновочном каркасе закреплена пассивная интерфейсная плата с соединителями, ответные части которых расположены на функциональных субблоках. На лицевых панелях функциональных субблоков расположены соединители, к которым подключаются внешние цепи, идущие от датчиков и объектов управления. Взаимодействие между функциональными субблоками осуществляется по параллельному интерфейсу И41. Обмен информацией по интерфейсу И41 производится по инициативе ведущего устройства, которым является субблок АРК2.  Субблоки УСО2 являются ведомыми устройствами и функционируют под управлением субблока АРК2. Субблоки, входящие в состав контроллера МИР КТ-30, выполняют следующие функции: • субблок питания БП8 – обеспечивает питающими напряжениями функциональные субблоки, радиостанцию, блок реле и датчики; • субблок АРК2 – осуществляет сбор, обработку и передачу данных в ПУ; • субблок УСО2 – преобразует аналоговые и дискретные входные сигналы в цифровые значения и реализует команды ТУ. Контроллер МИР КТ-30 при использовании в АСДУ устанавливается в шкаф телемеханики МИР ШТ-01. Принцип работы Контроллер МИР КТ-30 работает в следующих режимах: • пуск; • установившийся режим; • режим телеуправления. Перед началом работы контроллер необходимо описать в программном комплексе диспетчерского пункта управления: установить необходимые режимы работы, выполнить привязку контролируемых технологических параметров к каналам контроллера, описать параметры первичных датчиков и т.д. После включения питания контроллер переходит в режим пуска и выполняет следующие операции: • производит самодиагностику и передает ее результат в ПУ; • проверяет достоверность сохраненных данных и удаляет недостоверные; • проверяет наличие и достоверность сохраненных программных уставок; Программные уставки содержат следующую информацию: • количество контролируемых каналов ТС; • параметры для обработки сигналов ТС (время дребезга, время удержания и др.); • количество контролируемых каналов ТИТ; • параметры для обработки сигналов ТИТ (количество порогов, их значения и др.); • количество контролируемых каналов ТИИ; • параметры для выполнения функций локальной автоматики (управление АГЗУ, управление скважиной, и др.). В случае отсутствия программных уставок контроллер производит их запрос из ПУ, после чего переходит в установившийся режим. В установившемся режиме контроллер работает автономно, при этом производится сбор данных из каналов ТС, ТИИ, ТИТ и их обработка, выполнение функций локальной автоматики. В процессе работы контроллер сохраняет программные уставки и данные в энергонезависимом ОЗУ. Поэтому при отключении питания  вся накопленная информация сохраняется и в дальнейшем, после восстановления питания, может быть передана в ПУ. При появлении изменений контролируемых параметров (пересечение измеряемым сигналом ТИТ заданного порога, срабатывание датчика ТС, возникновение и устранение неисправности контроллера и т.д.) контроллер фиксирует эти события и запоминает их в очереди сообщений с привязкой по времени. В ответ на запрос данных из очереди выбирается сообщение с наиболее ранним временем свершения события и передаётся в ПУ. Сообщение удаляется из очереди после получения из ПУ квитанции о приеме. Функции локальной автоматики контроллер выполняет по заданным алгоритмам и программным уставкам, переданным из ПУ. При этом в ПУ передаются сообщения, сигнализирующие о состоянии управляемого технологического оборудования (переключение, авария и т.д.). Обмен информацией между ПУ и удаленным контроллером, с которым нет прямой связи, возможен через промежуточные контроллеры, выполняющие при этом функции ретрансляторов. В режим телеуправления контроллер переходит по команде диспетчера из ПУ. Установка режимов работы контроллера производится с помощью перемычек, расположенных на субблоке АРК2. Подключение различных датчиков к контроллеру МИР КТ-30 осуществляется через внешнюю клеммную коробку. Контроллер МИР КТ-30 рассчитан на непрерывную работу в автоматическом режиме без постоянного присутствия обслуживающего персонала. Габаритные размеры Габаритные размеры контроллеров МИР КТ-30.00 - МИР КТ-30.03 (в мм) Габаритные размеры контроллеров МИР КТ-30.04 - МИР КТ-30.07 (в мм) Лицензия Лицензия на изготовление и ремонт СИ № 000679-ИР. Выдана 05.09.2003 г. действительна до 05.09.2008 г. Разрешение Разрешение Госгортехнадзора России № РРС 02-6652. Выдано 20.08.2002 г. Действителльно до 20.08.2005 г. Сертификаты Сертификат об утверждении типа № RU.C.34.004.A15100. Выдан 26.06.2003 г. Действителен до 01.10.2006 г. Номер в госреестре 21824-01. Сертификат соответствия требованиям ГОСТ Р № POCC RU.HO03.B00677. Выдан 08.01.2002 г. Действителен до 08.01.2005 г. Номер в госреестре 4940458. Сертификат соответствия требованиям ЭнСЕРТИКО № 000028. Выдан 22.07.2004 г. Действителен до 22.07.2007 г. Номер в госреестре СП0028220704. Сертификат соответствия утвержденному типу СИ (Казахстан) № 838. Выдан 02.07.2002 г. Действителен до 01.10.2006 г. Номер в госреестре KZ.02.03.00063.
