Щитки распределительные этажные "ЩЭ"


Назначение

Щитки распределительные этажные "ЩЭ" предназначены для ввода, учета, распределения и защиты групповых линий электроснабжения жилых квартир многоэтажных зданий.

Щитки устанавливаются на этажах жилых домов (лестничных клетках, поэтажных коридорах), присоединяются к центральной магистрали электроснабжения без ее разрезания.


Модификации

Щитки этажные изготавливаются в различных исполнениях в зависимости от устанавливаемой вводной аппаратуры и слаботочных устройств, числа квартир, количества и номинала коммутационных групп.

Щитки распределительные этажные "ЩЭ"

Щиток распределительный
этажный "ЩЭ"

Состав


Щитки распределительные этажные "ЩЭ" производятся в утопленном и навесном исполнении, выполнены в виде металлической оболочки из листового стального проката толщиной не менее 1мм, обеспечивающей защиту IP30.

Щиток имеет отсеки:
  • абонентский (верхний), куда имеют доступ жильцы, и в котором установлены автоматические выключатели для защиты групповых квартирных сетей;
  • учетный (нижний), куда имеют доступ только работники Энергонадзора и в котором установлены электросчетчики и автоматические выключатели для отключения счетчиков.

Дверка учетного отсека запирается специальным ключом и снабжена окнами, позволяющими снимать показания счетчиков при закрытой дверке.
Совмещенные этажные щитки отличаются от этажных распределительных наличием отсека для установки устройств телефонных, радиотрансляционных и телевизионных сетей, а также цепей АСКУЭ. Отсек имеет замок для запирания специальным ключом.

Технические характеристики

Наименование параметра Значение
Рабочее напряжение, В 220/380
Рабочий ток, А 4
Импульсное выдерживаемое напряжение, кВ 50
Напряжение изоляции, В 660
Условный ток короткого замыкания, кA 3
Частота переменного тока, Гц 50
Заземление TN-C, TN-S, TN-C-S
Климатическое исполнение (ГОСТ 15150-69) УХЛ3.1
Класс защиты от поражения электрическим током  (ГОСТ Р МЭК 536-94) I
Срок службы, лет, не менее 25
Гарантийный срок, лет 5

Габаритные размеры



Габаритные размеры

Габаритные размеры щитка этажного
учетно-распределительного на 4 квартиры
без слаботочного отсека  (в мм)

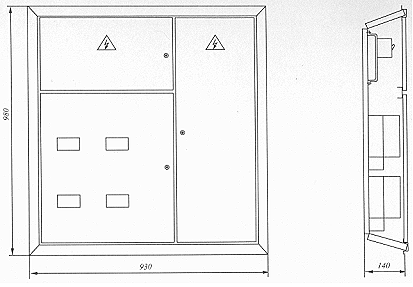

Габаритные размеры

Габаритные размеры щитка этажного
учетно-распределительного на 4 квартиры
со отсеком для слаботочных устройств (в мм)

Сертификат


Сертификат соответствия требованиям ГОСТ Р № POCC RU.ME72.В00346.
Выдан 28.03.2005 г.  Действителен до 28.03.2008 г. Номер в госреестре № 6469450.
