Ограничители перенапряжений для сетей 6 и 10 кВ с фарфоровой изоляцией
 |
ОПН-Ф-6 УХЛ1 |
Предназначены для защиты электрооборудования в сетях с изолированной нейтралью, напряжением 6 и 10 кВ.
ОПН данной серии характеризует:
- Корпус из электротехнического фарфора габаритов РВО;
- Высокая термомеханическая прочность, устойчивость к перегреву;
- Система взрывобезопасности MV 6 с внутренними мембранами и дополнительной защитой от разгерметизации;
- Большой выбор модификаций по току пропускной способности и энергоемкости: 300, 400, 420, 500, 550, 600, 650, 700 А;
- Нестираемая, информативная маркировка;
- Система контроля качества ZD , с входным контролем материалов и комплектующих и многоуровневым выходным контролем;
- Успешный опыт эксплуатации более 10000 аппаратов данной серии;
- Пожароустойчивость (внешняя изоляция не воспламеняется);
- Возможность установки вместо разрядников в тех же присоединительных размерах;
- Постоянный запас на складе завода и региональных складах;
- Индивидуальный контрольный номер;
Для ОПН данной серии предлагается широкий диапазон выбора наибольшего длительно допустимого рабочего напряжения,
Uнр (действующее значение):
Класс напряжения сети, кВ |
Диапазон, кВ |
Шаг, кВ |
6 |
От 5,5 до 8 |
0,1 |
10 |
От 9,5 до 13,5 |
0,1 |
Рекомендуемые значения Uнр, кВ: 7,2; 7,6; 12; 12,7.
Технико-экономические параметры ОПН-Ф-6 УХЛ1
Класс напряжения сети, кВ |
6 |
Ток пропускной способности на прямоугольном импульсе длительностью 2000 мкс, А |
400 |
550 |
700 |
400 |
550 |
700 |
Номинальный разрядный ток, кА |
10 |
20 |
10 |
20 |
Наибольшее длительно допустимое рабочее напряжение, действ. значение, кВ |
7,2 |
7,6 |
Остающееся напряжение на ОПН при импульсе тока 30/60 мкс с амплитудой:
- 250 А, кВ, не более
- 500 А, кВ, не более
- 1000 А, кВ, не более |
17,2
18,0
19,0 |
17,0
17,3
17,9 |
16,9
17,2
17,7 |
18,2
19,0
20,1 |
17,9
18,3
18,9 |
17,8
18,2
18,7 |
Остающееся напряжение на ОПН при импульсе тока 8/20 мкс с амплитудой:
- 5000 А, кВ, не более
- 10000 А, кВ, не более
- 20000 А, кВ, не более |
21,2
23,0
25,3 |
21,0
22,6
23,8 |
20,8
22,4
23,5 |
22,4
24,3
26,7 |
22,2
23,9
25,1 |
22,0
23,6
24,8 |
Амплитуда импульса большого тока 4/10 мкс, кА |
65 |
100 |
100 |
65 |
100 |
100 |
Остающееся напряжение на ОПН при импульсе 1/4 мкс с амплитудой номинального разрядного тока, кВ, не более |
27,0 |
25,0 |
24,8 |
28,5 |
26,4 |
26,2 |
Удельная рассеиваемая энергия, кДж/кВ |
2,5 |
4,0 |
6,0 |
2,5 |
4,0 |
6,0 |
Длина пути утечки внешней изоляции, см, не менее |
20,0 - для ОПН, изготовленного в корпусе аналогичном корпусу разрядника типа РВО;
24,5 - для ОПН, изготовленного в корпусе, оптимизированном для ОПН по габаритам и весу |
Полный грозовой импульс по ГОСТ 1516.2 с амплитудой, кВ |
70 |
Одноминутное испытательное напряжение частоты 50 Гц в сухом состоянии и под дождем, кВ действ. |
35 |

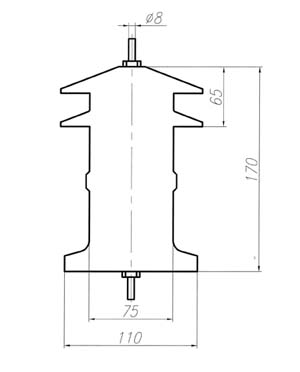

Габаритные и присоединительные размеры, мм |
|
Расчетная производительность, шт./месяц |
5000 |
5000 |
1200 |
5000 |
5000 |
1200 |
Срок изготовления, дней, не более |
30 |
30 |
45 |
30 |
30 |
45 |
Возможность замены с регионального склада |
да |
да |
нет |
нет |
нет |
нет |
Расчетный срок эксплуатации, лет |
25 |
25 |
25 |
25 |
25 |
25 |
Гарантийный срок, лет |
3 |
5 |
5 |
3 |
5 |
5 |
Система контроля качества |
ZD |
ZD |
ZD |
ZD |
ZD |
ZD |
Коэффициент старения варисторов |
0% |
0% |
-2% |
0% |
0% |
-2% |
Система взрывобезопасности |
MV6 |
MV6 |
MV6 |
MV6 |
MV6 |
MV6 |
Возможность изменения установочных размеров |
да |
да |
да |
да |
да |
да |
Опорное исполнение |
да |
да |
да |
да |
да |
да |
Опорно-подвесное исполнение |
да |
да |
да |
да |
да |
да |
Выходной контроль: |
|
|
|
|
|
|
• Тепловизионный выходной контроль |
1 из 50 |
1 из 10 |
10 из 10 |
1 из 50 |
1 из 10 |
10 из 10 |
• Активный ток утечки |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
• Частичные разряды |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
• Угол тангенса диэлектрических потерь |
1 из 50 |
1 из 10 |
10 из 10 |
1 из 50 |
1 из 10 |
10 из 10 |
Степень загрязнения (ГОСТ 9920), не менее |
II |
II |
II |
II |
II |
II |
Снятие с эксплуатации (в % к установленному) |
0,0090 |
0,0001 |
0,0000 |
0,0003 |
0,0000 |
0,0000 |
 |
ОПН-Ф-10 УХЛ1 |
Технико-экономические параметры ОПН-Ф-10 УХЛ1
Класс напряжения сети, кВ |
10 |
Ток пропускной способности на прямоугольном импульсе длительностью 2000 мкс, А |
400 |
550 |
700 |
400 |
550 |
700 |
Номинальный разрядный ток, кА |
10 |
20 |
10 |
20 |
Наибольшее длительно допустимое рабочее напряжение, действ. значение, кВ |
12,0 |
12,7 |
Остающееся напряжение на ОПН при импульсе тока 30/60 мкс с амплитудой:
- 250 А, кВ, не более
- 500 А, кВ, не более
- 1000 А, кВ, не более |
28,3
29,5
31,2 |
28,4
29,0
30,0 |
27,9
28,7
29,0 |
30,0
31,2
33,0 |
30,1
30,7
31,8 |
29,5
30,4
30,7 |
Остающееся напряжение на ОПН при импульсе тока 8/20 мкс с амплитудой:
- 5000 А, кВ, не более
- 10000 А, кВ, не более
- 20000 А, кВ, не более |
35,9
37,2
39,5 |
35,0
37,0
39,0 |
35,0
36,6
38,3 |
38,0
39,4
41,8 |
37,0
39,2
41,3 |
37,0
38,7
40,5 |
Амплитуда импульса большого тока 4/10 мкс, кА |
65 |
100 |
100 |
65 |
100 |
100 |
Остающееся напряжение на ОПН при импульсе 1/4 мкс с амплитудой номинального разрядного тока, кВ, не более |
45,0 |
42,0 |
41,5 |
47,6 |
44,5 |
43,9 |
Удельная рассеиваемая энергия, кДж/кВ |
2,5 |
4,0 |
6,0 |
2,5 |
4,0 |
6,0 |
Длина пути утечки внешней изоляции, см, не менее |
42,0 - для ОПН, изготовленного в корпусе аналогичном корпусу разрядника типа РВО;
33,5 - для ОПН, изготовленного в корпусе, оптимизированном для ОПН по габаритам и весу |
Полный грозовой импульс по ГОСТ 1516.2 с амплитудой, кВ |
90,0 |
Одноминутное испытательное напряжение частоты 50 Гц в сухом состоянии и под дождем, кВ действ. |
45,0 |
Габаритные размеры, мм |
|
Расчетная производительность,шт./месяц |
5000 |
5000 |
1000 |
5000 |
5000 |
1000 |
Срок изготовления, дней, не более |
30 |
30 |
45 |
30 |
30 |
45 |
Возможность замены с регионального склада |
да |
да |
нет |
нет |
нет |
нет |
Расчетный срок эксплуатации, лет |
25 |
25 |
25 |
25 |
25 |
25 |
Гарантийный срок, лет |
3 |
5 |
5 |
3 |
5 |
5 |
Система контроля качества |
ZD |
ZD |
ZD |
ZD |
ZD |
ZD |
Коэффициент старения варисторов |
0% |
0% |
-2% |
0% |
0% |
-2% |
Система взрывобезопасности |
MV6 |
MV6 |
MV6 |
MV6 |
MV6 |
MV6 |
Возможность изменения установочных размеров |
да |
да |
да |
да |
да |
да |
Опорное исполнение |
да |
да |
да |
да |
да |
да |
Опорно-подвесное исполнение |
да |
да |
да |
да |
да |
да |
Выходной контроль: |
|
|
|
|
|
|
• Тепловизионный выходной контроль |
1 из 50 |
1 из 10 |
10 из 10 |
1 из 50 |
1 из 10 |
10 из 10 |
• Активный ток утечки |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
• Частичные разряды |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
• Угол тангенса диэлектрических потерь |
1 из 50 |
1 из 10 |
10 из 10 |
1 из 50 |
1 из 10 |
10 из 10 |
Степень загрязнения (ГОСТ 9920), не менее |
II |
II |
II |
II |
II |
II |
Снятие с эксплуатации (в % к установленному) |
0.0070 |
0.0002 |
0,0000 |
0,0056 |
0,0000 |
0,0000 |
|
