Предназначены для защиты контактных сетей электрофицированных железных дорог постоянного тока, напряжением 3,3 кВ.
Для ОПН данной серии предлагается широкий диапазон выбора наибольшего длительно допустимого рабочего напряжения,
U нр (действующее значение):
Рекомендуемые значения U нр , кВ: 4.
Класс напряжения сети, кВ |
3,3 |
Ток пропускной способности на прямоугольном импульсе длительностью 2000 мкс, А |
350 |
Наибольшее рабочее напряжение, кВ |
4,0 |
Остающееся напряжение на ОПН при импульсе тока 30/60 мкс с амплитудой:
- 350 А, кВ, не более
|
13,2
|
Остающееся напряжение на ОПН при импульсе тока 8/20 мкс с амплитудой:
- 500 А, кВ, не более
- 5000 А, кВ, не более
- 10000 А, кВ, не более |
13,5
17,0
19,0 |
50%-ное разрядное напряжение при искусственном загрязнении и увлажнении покрышки, кВ(действ.), не менее |
12,8 |
Длина пути утечки внешней изоляции, см, не менее |
30 |
Полный грозовой импульс по ГОСТ 1516.2 с амплитудой, кВ |
50 |
Одноминутное испытательное напряжение частоты 50 Гц в сухом состоянии и под дождем, кВ действ. |
28 |

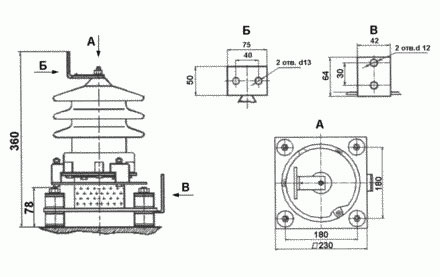

Габаритные и присоединительные размеры, мм |
|
Расчетная производительность, шт./месяц |
400 |
Срок изготовления, дней, не более |
30 |
Возможность замены с регионального склада |
нет |
Расчетный срок эксплуатации, лет |
30 |
Гарантийный срок, лет |
3 |
Система контроля качества |
ZD+ |
Коэффициент старения варисторов |
0% |
Система взрывобезопасности |
MV35 |
Возможность изменения установочных размеров |
да |
| Опорное исполнение |
да |
Выходной контроль: |
|
• Тепловизионный выходной контроль |
1 из 10 |
• Активный ток утечки |
10 из 10 |
• Частичные разряды |
10 из 10 |
• Угол тангенса диэлектрических потерь |
10 из 10 |
• Вакуумустойчивость |
10 из 10 |
Степень загрязнения (ГОСТ 9920), не менее |
IV |
Снятие с эксплуатации (в % к установленному) |
0,0200 |
