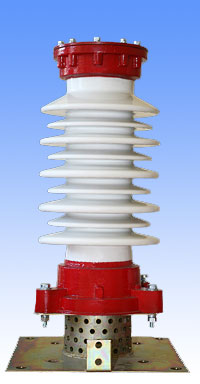

Предназначены для защиты контактных сетей электрофицированных железных дорог переменного тока, напряжением 27,5 кВ.
Для ОПН данной серии предлагается широкий диапазон выбора наибольшего длительно допустимого рабочего напряжения,
U нр (действующее значение):
Рекомендуемые значения U нр , кВ:
27,5.
Класс напряжения сети, кВ |
27,5 |
Ток пропускной способности на прямоугольном импульсе длительностью 2000 мкс, А |
350 |
Наибольшее рабочее напряжение, кВ(действ.) |
30 |
| Наибольшее длительно допустимое рабочее напряжение, действ. значение, кВ |
30,0 |
Остающееся напряжение на ОПН при импульсе тока 30/60 мкс с амплитудой:
- 350 А, кВ, не более
|
77,8
|
Остающееся напряжение на ОПН при импульсе тока 8/20 мкс с амплитудой:
- 5000 А, кВ, не более
- 10000 А, кВ, не более
- 20000 А, кВ, не более |
79,0
95,0
102,0 |
Длина пути утечки внешней изоляции, см, не менее |
105 |
Полный грозовой импульс по ГОСТ 1516.2 с амплитудой, кВ |
156 |
Одноминутное испытательное напряжение частоты 50 Гц в сухом состоянии и под дождем, кВ действ. |
75 |
| 50%-ное разрядное напряжение при искусственном загрязнении и увлажнении покрышки, кВ(действ.), не менее |
40 |

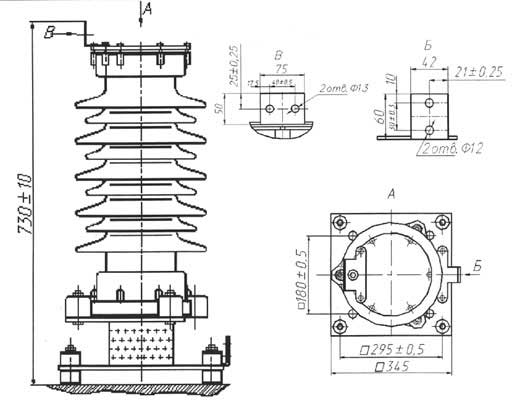

Габаритные и присоединительные размеры, мм |
|
Расчетная производительность, шт./месяц |
200 |
Срок изготовления, дней, не более |
30 |
Возможность замены с регионального склада |
да |
Расчетный срок эксплуатации, лет |
30 |
Гарантийный срок, лет |
3 |
Система контроля качества |
ZD+ |
Коэффициент старения варисторов |
0% |
Система взрывобезопасности |
MV275 |
Возможность изменения установочных размеров |
да |
Выходной контроль: |
|
• Тепловизионный выходной контроль |
1 из 10 |
• Активный ток утечки |
10 из 10 |
• Частичные разряды |
10 из 10 |
• Угол тангенса диэлектрических потерь |
5 из 10 |
| • Вакуумустойчивость |
10 из 10 |
Степень загрязнения (ГОСТ 9920), не менее |
IV |
Снятие с эксплуатации (в % к установленному) |
0,0009 |
