ОПН / Ограничители перенапряжений для сетей 3, 6 и 10 кВ наружной установки
Ограничители перенапряжений для сетей 35 кВ в полимерной изоляции
Предназначены для защиты электрооборудования в сетях с изолированной нейтралью, напряжением 35 кВ. ОПН данной серии характеризует:
- Абсолютно герметичный, монолитный корпус, изготавливаемый литьевым методом;
- Кремнеорганическая внешняя изоляция на основе силикона фирмы WACER (Германия);
- Высокая механическая и термомеханическая прочность, устойчивость к перегреву до 200 градусов;
- Исключительная стойкость к климатическим и химическим воздействиям;
- Сегментарная система взрывобезопасности FFS16, не допускающая разлета осколков;
- Большой выбор модификаций по току пропускной способности и энергоемкости: 300, 400, 420, 500, 550, 600, 650, 700 А;
- Нестираемая, информативная маркировка;
- Пошаговая система контроля качества SbS, с полным входным контролем материалов и автономным контролем сборочных операций;
- Успешный опыт эксплуатации более 7000 аппаратов данной серии;
- Пожароустойчивость (внешняя изоляция не воспламеняется);
- Повышенная степень грязестойкости (IV по ГОСТ 9920);
- Сжатые сроки изготовления;
- Индивидуальный контрольный номер;
- Прогрессивное соотношение цены и качества.
Для ОПН данной серии предлагается широкий диапазон выбора наибольшего длительно допустимого рабочего напряжения, Uнр (действующее значение):
Класс напряжения сети, кВ |
Диапазон, кВ |
Шаг, кВ |
35 |
От 36 до 42 |
0,5 |
Рекомендуемые значения Uнр, кВ: 40,5 и 42.
Технико-экономические параметры ОПН-П-35 УХЛ1
Класс напряжения сети, кВ |
35 |
Ток пропускной способности на прямоугольном импульсе длительностью 2000 мкс, А |
400 |
550 |
700 |
400 |
550 |
700 |
Номинальный разрядный ток, кА |
10 |
10 |
20 |
10 |
10 |
20 |
Наибольшее длительно допустимое рабочее напряжение, действующее значение, кВ |
40,5 |
40,5 |
40,5 |
42,0 |
42,0 |
42,0 |
Остающееся напряжение на ОПН при импульсе тока 30/60 мкс с амплитудой:
- 250 А, кВ, не более
- 500 А, кВ, не более
- 1000 А, кВ, не более |
98,0 101,0 105,0 |
96,0 99,0 102,0 |
94,0 97,5 99,0 |
101,6 104,7 108,9 |
99,6 102,7 105,8 |
97,5 101,1 102,7 |
Остающееся напряжение на ОПН при импульсе тока 8/20 мкс с амплитудой:
- 5000 А, кВ, не более
- 10000 А, кВ, не более
- 20000 А, кВ, не более |
125,0 130,0 140,5 |
122,0 129,0 137,0 |
119,0 127,5 135,6 |
129,6 134,8 145,7 |
126,5 133,8 142,1 |
123,4 132,2 140,6 |
Амплитуда импульса большого тока 4/10 мкс, кА |
65,0 |
100,0 |
100,0 |
65,0 |
100,0 |
100,0 |
Остающееся напряжение на ОПН при импульсе 1/4 мкс с амплитудой номинального разрядного тока, кВ, не более |
153,0 |
147,0 |
145,0 |
158,7 |
152,4 |
150,4 |
Удельная рассеиваемая энергия, кДж/кВ |
2,5 |
4,0 |
6,0 |
2,5 |
4,0 |
6,0 |
Длина пути утечки внешней изоляции, см, не менее |
140,0 |
Полный грозовой импульс по ГОСТ 1516.2 с амплитудой, кВ |
190,0 |
Одноминутное испытательное напряжение частоты 50 Гц в сухом состоянии и под дождем, кВ действ. |
105,0 |

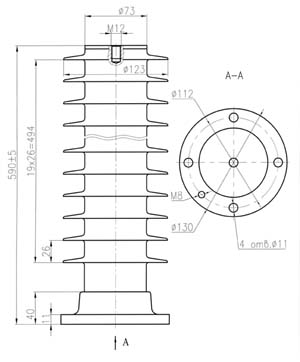

Габаритные и присоединительные размеры, мм |

|
Расчетная производительность, шт./месяц |
1200 |
1200 |
300 |
1200 |
1200 |
300 |
Срок изготовления, дней, не более |
30 |
30 |
45 |
30 |
30 |
45 |
Возможность замены с регионального склада |
да |
нет |
нет |
да |
да |
нет |
Расчетный срок эксплуатации, лет |
30 |
30 |
30 |
30 |
30 |
30 |
Гарантийный срок, лет |
3 |
6 |
6 |
3 |
6 |
6 |
Система контроля качества |
SbS |
SbS |
SbS |
SbS |
SbS |
SbS |
Коэффициент старения варисторов |
0% |
0% |
-2% |
0% |
0% |
-2% |
Система взрывобезопасности |
FFS16 |
FFS16 |
FFS16 |
FFS16 |
FFS16 |
FFS16 |
Возможность изменения установочных размеров |
да |
да |
да |
да |
да |
да |
Опорное исполнение |
да |
да |
да |
да |
да |
да |
Подвесное исполнение |
да |
да |
да |
да |
да |
да |
Выходной контроль: |
|
Тепловизионный выходной контроль |
1 из 10 |
10 из 10 |
10 из 10 |
1 из 10 |
10 из 10 |
10 из 10 |
Активный ток утечки |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
Частичные разряды |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
Угол тангенса диэлектрических потерь |
1 из 10 |
5 из 10 |
10 из 10 |
1 из 10 |
5 из 10 |
10 из 10 |
Степень загрязнения (ГОСТ 9920), не менее |
IV |
IV |
IV |
IV |
IV |
IV |
Снятие с эксплуатации (в % к установленному) |
0,0009 |
0,0001 |
0,0000 |
0,0001 |
0,0000 |
0,0000 |
|
