Ограничители перенапряжений для сетей 110 кВ в фарфоровом корпусе
ОПН класса 110 кВ в сетях с заземленной нейтралью предназначены для защиты электрооборудования подстанций от грозовых и коммутационных перенапряжений. Высокая эффективность применения ОПН обеспечивается при установке аппаратов в следующих местах:
- На шинах силовых трансформаторов (обязательно);
- На секциях шин для защиты трансформаторов напряжения, трансформаторов тока, проходных изоляторов (факультативно);
- На защищенных подходах к подстанциям вместо трубчатых разрядников (факультативно).
ОПН данной серии характеризует:
- Корпус из электротехнического фарфора;
- Высокая термомеханическая прочность, устойчивость к перегреву;
- Система взрывобезопасности MV110 мембранного типа с дополнительной защитой от разгерметизации;
- Большой выбор модификаций по току пропускной способности и энергоемкости: 500, 650, 700, 800 А;
- Нестираемая, информативная маркировка;
- Система контроля качества ZD+, с входным контролем материалов и комплектующих и многоуровневым выходным контролем;
- Успешный опыт эксплуатации более 300 аппаратов данной серии;
- Пожароустойчивость (внешняя изоляция не воспламеняется);
- Постоянный запас на складе завода и региональных складах;
- Индивидуальный контрольный номер.
Для ОПН данной серии предлагается широкий диапазон выбора наибольшего длительно допустимого рабочего напряжения, Uнр (действующее значение):
Сеть, кВ |
Диапазон, кВ |
Шаг, кВ |
110 |
От 44 до 88 |
1 |
Рекомендуемые значения Uнр, кВ: 44, 56 (для нейтрали), 88.
Технико-экономические параметры ОПН-Ф-110 УХЛ1
(часть первая)
Класс напряжения сети, кВ |
110 |
Ток пропускной способности на прямоугольном импульсе длительностью 2000 мкс, А |
550 |
700 |
550 |
700 |
550 |
700 |
Номинальный разрядный ток, кА |
10 |
20 |
10 |
20 |
10 |
20 |
Наибольшее длительно допустимое рабочее напряжение, действ. значение, кВ |
56 |
56 |
73 |
73 |
78 |
78 |
Остающееся напряжение на ОПН при импульсе тока 30/60 мкс с амплитудой: - 250 А, кВ, не более - 500 А, кВ, не более - 1000 А, кВ, не более |
132 137 146 |
130 136 143 |
172 179 190 |
171 177 186 |
184 193 203 |
183 190 199 |
Остающееся напряжение на ОПН при импульсе тока 8/20 мкс с амплитудой: - 5000 А, кВ, не более - 10000 А, кВ, не более - 20000 А, кВ, не более |
163 175 190 |
155 168 182 |
213 228 248 |
202 219 237 |
228 244 265 |
217 235 254 |
Амплитуда импульса большого тока 4/10 мкс, кА |
100 |
100 |
100 |
100 |
100 |
100 |
Остающееся напряжение на ОПН при импульсе 1/4 мкс с амплитудой номинального разрядного тока, кВ, не более |
198 |
195 |
258 |
254 |
278 |
272 |
Удельная рассеиваемая энергия, кДж/кВ |
4,0 |
6,0 |
4,0 |
6,0 |
4,0 |
6,0 |
Длина пути утечки внешней изоляции, см, не менее |
280 |
Полный грозовой импульс по ГОСТ 1516.2 с амплитудой, кВ |
226 |
298 |
316 |
Одноминутное испытательное напряжение частоты 50 Гц в сухом состоянии и под дождем, кВ действ. |
142 |
186 |
197 |

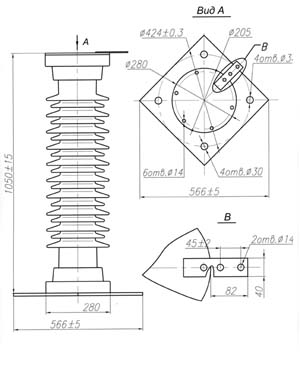

Габаритные и присоединительные размеры, мм |
 |
Расчетная производительность, шт./месяц |
90 |
90 |
90 |
90 |
90 |
90 |
Срок изготовления, дней, не более |
30 |
30 |
30 |
30 |
30 |
30 |
Возможность замены с регионального склада |
нет |
нет |
нет |
нет |
нет |
нет |
Расчетный срок эксплуатации, лет |
25 |
25 |
25 |
25 |
25 |
25 |
Гарантийный срок, лет |
3 |
5 |
3 |
5 |
3 |
5 |
Система контроля качества |
ZD+ |
ZD+ |
ZD+ |
ZD+ |
ZD+ |
ZD+ |
Коэффициент старения варисторов |
0% |
-2% |
0% |
-2% |
0% |
-2% |
Система взрывобезопасности |
MV110 |
MV110 |
MV110 |
MV110 |
MV110 |
MV110 |
Возможность изменения установочных размеров |
да |
да |
да |
да |
да |
да |
Опорное исполнение |
да |
да |
да |
да |
да |
да |
Выходной контроль: |
|
|
|
|
|
|
Тепловизионный выходной контроль |
1 из 10 |
10 из 10 |
1 из 10 |
10 из 10 |
1 из 10 |
10 из 10 |
Активный ток утечки |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
Частичные разряды |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
Угол тангенса диэлектрических потерь |
1 из 10 |
10 из 10 |
1 из 10 |
10 из 10 |
1 из 10 |
10 из 10 |
Вакуумустойчивость |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
Степень загрязнения (ГОСТ 9920), не менее |
III |
III |
II* |
II* |
II* |
II* |
Снятие с эксплуатации (в % к установленному) |
0,0010 |
0,0000 |
0,0040 |
0,0000 |
0,0003 |
0,0001 |
Технико-экономические параметры ОПН-Ф-110 УХЛ1
(часть вторая)
Класс напряжения сети, кВ |
110 |
Ток пропускной способности на прямоугольном импульсе длительностью 2000 мкс, А |
550 |
700 |
550 |
700 |
Номинальный разрядный ток, кА |
10 |
20 |
10 |
20 |
Наибольшее длительно допустимое рабочее напряжение, действ. значение, кВ |
83 |
83 |
88 |
88 |
Остающееся напряжение на ОПН при импульсе тока 30/60 мкс с амплитудой:
- 250 А, кВ, не более
- 500 А, кВ, не более
- 1000 А, кВ, не более |
197 206 208 |
196 204 213 |
210 219 232 |
209 217 227 |
Остающееся напряжение на ОПН при импульсе тока 8/20 мкс с амплитудой:
- 5000 А, кВ, не более
- 10000 А, кВ, не более
- 20000 А, кВ, не более |
245 263 278 |
232 251 272 |
260 278 294 |
248 268 290 |
Амплитуда импульса большого тока 4/10 мкс, кА |
100 |
100 |
100 |
100 |
Остающееся напряжение на ОПН при импульсе 1/4 мкс с амплитудой номинального разрядного тока, кВ, не более |
296 |
289 |
315 |
307 |
Удельная рассеиваемая энергия, кДж/кВ |
4,0 |
6,0 |
4,0 |
6,0 |
Длина пути утечки внешней изоляции, см, не менее |
280 |
Полный грозовой импульс по ГОСТ 1516.2 с амплитудой, кВ |
342 |
|
Одноминутное испытательное напряжение частоты 50 Гц в сухом состоянии и под дождем, кВ действ. |
213 |
|
Расчетная производительность, шт./месяц |
90 |
90 |
90 |
90 |
Срок изготовления дней, не более |
30 |
30 |
30 |
30 |
Возможность замены с регионального склада |
нет |
нет |
да |
нет |
Расчетный срок эксплуатации, лет |
25 |
25 |
25 |
25 |
Гарантийный срок, лет |
3 |
5 |
3 |
5 |
Система контроля качества |
ZD+ |
ZD+ |
ZD+ |
ZD+ |
Коэффициент старения варисторов |
0% |
-2% |
0% |
-2% |
Система взрывобезопасности |
MV110 |
MV110 |
MV110 |
MV110 |
Возможность изменения установочных размеров |
да |
да |
да |
да |
Опорное исполнение |
да |
да |
да |
да |
Выходной контроль: |
|
|
|
|
Тепловизионный выходной контроль |
1 из 10 |
10 из 10 |
1 из 10 |
10 из 10 |
Активный ток утечки |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
Частичные разряды |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
Угол тангенса диэлектрических потерь |
1 из 10 |
10 из 10 |
1 из 10 |
10 из 10 |
Вакуумустойчивость |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
Степень загрязнения (ГОСТ 9920), не менее |
II* |
II* |
II* |
II* |
Снятие с эксплуатации (в % к установленному) |
0,0010 |
0,0000 |
0,0000 |
0,0000 |
|
