ОПН / МОПН ( Мультиградиентные ограничители перенапряжений ) для сетей 110 кВ
Мультиградиентные ограничители перенапряжений для сетей 110 кВ в полимерной изоляции
МОПН класса 110 кВ в сетях с заземленной нейтралью предназначены для защиты электрооборудования подстанций от грозовых и коммутационных перенапряжений. Высокая эффективность применения МОПН обеспечивается при установке аппаратов в следующих местах:
- На шинах силовых трансформаторов (обязательно);
- На секциях шин для защиты трансформаторов напряжения, трансформаторов тока, проходных изоляторов (факультативно);
- На защищенных подходах к подстанциям вместо трубчатых разрядников (факультативно).
МОПН данной серии характеризует:
- Уникальная запатентованная конструкция, не имеющая аналогов в мире;
- Минимальный коэффициент неравномерности распределения температуры;
- Повышенная стойкость к квазистационарным перенапряжениям без ухудшения защищенности оборудования от грозовых и коммутационных перенапряжений;
- Возможность эксплуатации без экрана;
- Кремнеорганическая внешняя изоляция на основе силикона фирмы WACER (Германия);
- Высокая стойкость к климатическим и химическим воздействиям;
- Cистема взрывобезопасности EXC, максимально защищающая окружающее оборудование;
- Большой выбор модификаций по току пропускной способности и энергоемкости: 500, 650, 700, 800 А и т.д.;
- Нестираемая, информативная маркировка;
- Пошаговая система контроля качества SbS, с полным входным контролем материалов и автономным контролем сборочных операций;
- Успешное прохождение испытаний в опытно-промышленной эксплуатации в течение двух лет;
- Пожароустойчивость (внешняя изоляция не воспламеняется);
- Повышенная степень грязестойкости (IV по ГОСТ 9920);
- Индивидуальный контрольный номер;
- Наилучшее соотношение цены и качества.
Для МОПН данной серии предлагается широкий диапазон выбора наибольшего длительно допустимого рабочего напряжения,
Uнр (действующее значение):
Сеть, кВ |
Диапазон, кВ |
Шаг, кВ |
110 |
От 44 до 100 |
1 |
Рекомендуемые значения Uнр, кВ: 44, 56 (для нейтрали), 88, 100.
Технико-экономические параметры МОПН-П-110 УХЛ1
(часть первая)
Класс напряжения сети, кВ |
110 |
110 |
110 |
110 |
110 |
110 |
Ток пропускной способности на прямоугольном импульсе длительностью 2000 мкс, А |
550 |
700 |
550 |
700 |
550 |
700 |
Номинальный разрядный ток, кА |
10 |
20 |
10 |
20 |
10 |
20 |
Наибольшее длительно допустимое рабочее напряжение, действ. значение, кВ |
56 |
56 |
73 |
73 |
78 |
78 |
Остающееся напряжение на МОПН при импульсе тока 30/60 мкс с амплитудой:
- 250 А, кВ, не более
- 500 А, кВ, не более
- 1000 А, кВ, не более |
127
132
140 |
125
131
137 |
165
172
182 |
164
170
179 |
177
185
195 |
176
182
191 |
Остающееся напряжение на МОПН при импульсе тока 8/20 мкс с амплитудой:
- 5000 А, кВ, не более
- 10000 А, кВ, не более
- 20000 А, кВ, не более |
156
168
182 |
149
161
175 |
204
219
238 |
194
210
228 |
219
234
250 |
208
226
244 |
Амплитуда импульса большого тока 4/10 мкс, кА |
100 |
100 |
100 |
100 |
100 |
100 |
Остающееся напряжение на МОПН при импульсе 1/4 мкс с амплитудой номинального разрядного тока, кВ, не более |
190 |
187 |
248 |
244 |
267 |
261 |
Удельная рассеиваемая энергия, кДж/кВ |
4,0 |
6,0 |
4,0 |
6,0 |
4,0 |
6,0 |
Длина пути утечки внешней изоляции, см, не менее |
315 |
390 |
Полный грозовой импульс по ГОСТ 1516.2 с амплитудой, кВ |
229 |
298 |
316 |
Одноминутное испытательное напряжение частоты 50 Гц в сухом состоянии и под дождем, кВ действ. |
143 |
186 |
197 |

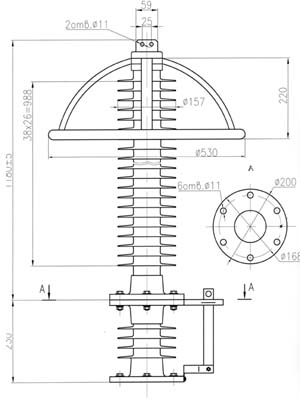

Габаритные и присоединительные размеры, мм |
 |
Расчетная производительность, шт./месяц |
300 |
300 |
300 |
300 |
300 |
300 |
Срок изготовления, дней, не более |
30 |
30 |
30 |
30 |
30 |
30 |
Возможность замены с регионального склада |
нет |
нет |
нет |
нет |
нет |
нет |
Расчетный срок эксплуатации, лет |
30 |
30 |
30 |
30 |
30 |
30 |
Гарантийный срок, лет |
3 |
6 |
3 |
6 |
3 |
6 |
Система контроля качества |
SbS |
SbS |
SbS |
SbS |
SbS |
SbS |
Коэффициент старения варисторов |
0% |
-2% |
0% |
-2% |
0% |
-2% |
Система взрывобезопасности |
EXC2 |
EXC2 |
EXC2 |
EXC2 |
EXC2 |
EXC2 |
Возможность изменения установочных размеров |
да |
да |
да |
да |
да |
да |
Опорное исполнение |
да |
да |
да |
да |
да |
да |
Подвесное исполнение |
да |
да |
да |
да |
да |
да |
Выходной контроль: |
|
|
|
|
|
|
• Тепловизионный выходной контроль |
1 из 10 |
10 из 10 |
1 из 10 |
10 из 10 |
1 из 10 |
10 из 10 |
• Активный ток утечки |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
• Частичные разряды |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
• Угол тангенса диэлектрических потерь |
1 из 10 |
10 из 10 |
1 из 10 |
10 из 10 |
1 из 10 |
10 из 10 |
Степень загрязнения (ГОСТ 9920), не менее |
IV |
IV |
IV |
IV |
IV |
IV |
Снятие с эксплуатации (в % к установленному) |
0 |
0 |
0 |
0 |
0 |
0 |
Технико-экономические параметры МОПН-П-110 УХЛ1
(часть вторая)
Класс напряжение сети, кВ |
110 |
110 |
110 |
110 |
110 |
110 |
Ток пропускной способности на прямоугольном импульсе длительностью 2000 мкс, А |
550 |
700 |
550 |
700 |
550 |
700 |
Номинальный разрядный ток, кА |
10 |
20 |
10 |
20 |
10 |
20 |
Наибольшее длительно допустимое рабочее напряжение, действ. значение, кВ |
83 |
83 |
88 |
88 |
100 |
100 |
Остающееся напряжение на МОПН при импульсе тока 30/60 мкс с амплитудой:
- 250 А, кВ, не более
- 500 А, кВ, не более
- 1000 А, кВ, не более |
189
198
200 |
188
196
204 |
202
210
223 |
201
208
218 |
230
240
254 |
229
238
250 |
Остающееся напряжение на МОПН при импульсе тока 8/20 мкс с амплитудой:
- 5000 А, кВ, не более
- 10000 А, кВ, не более
- 20000 А, кВ, не более |
235
252
267 |
223
241
261 |
250
267
282 |
238
257
278 |
285
301
323 |
272
294
318 |
Амплитуда импульса большого тока 4/10 мкс, кА |
100 |
100 |
100 |
100 |
100 |
100 |
Остающееся напряжение на МОПН при импульсе 1/4 мкс с амплитудой номинального разрядного тока, кВ, не более |
284 |
277 |
302 |
295 |
342 |
334 |
Удельная рассеиваемая энергия, кДж/кВ |
4,0 |
6,0 |
4,0 |
6,0 |
4,0 |
6,0 |
Длина пути утечки внешней изоляции, см, не менее |
390 |
Полный грозовой импульс по ГОСТ 1516.2 с амплитудой, кВ |
342 |
361 |
410 |
Одноминутное испытательное напряжение частоты 50 Гц в сухом состоянии и под дождем, кВ ДЕЙСТВ . |
213 |
226 |
255 |
Расчетная производительность, в месяц: |
300 |
300 |
300 |
300 |
300 |
300 |
Срок изготовления, дней, не более |
30 |
30 |
30 |
30 |
30 |
45 |
Возможность замены с регионального склада |
нет |
нет |
да |
нет |
нет |
нет |
Расчетный срок эксплуатации, лет |
30 |
30 |
30 |
30 |
30 |
30 |
Гарантийный срок, лет |
3 |
6 |
3 |
6 |
3 |
6 |
Система контроля качества |
SbS |
SbS |
SbS |
SbS |
SbS |
SbS |
Коэффициент старения варисторов |
0% |
-2% |
0% |
-2% |
0% |
-2% |
Система взрывобезопасности |
EXC2 |
EXC2 |
EXC2 |
EXC2 |
EXC4 |
EXC4 |
Возможность изменения установочных размеров |
да |
да |
да |
да |
да |
да |
Опорное исполнение |
да |
да |
да |
да |
да |
да |
Подвесное исполнение |
да |
да |
да |
да |
да |
да |
Выходной контроль: |
|
|
|
|
|
|
• Тепловизионный выходной контроль |
1 из 10 |
10 из 10 |
1 из 10 |
10 из 10 |
1 из 10 |
10 из 10 |
• Активный ток утечки |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
• Частичные разряды |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
• Угол тангенса диэлектрических потерь |
1 из 10 |
10 из 10 |
1 из 10 |
10 из 10 |
1 из 10 |
10 из 10 |
Степень загрязнения (ГОСТ 9920), не менее |
IV |
IV |
IV |
IV |
III |
III |
Снятие с эксплуатации (в % к установленному): |
0 |
0 |
0 |
0 |
0 |
0 |
|
