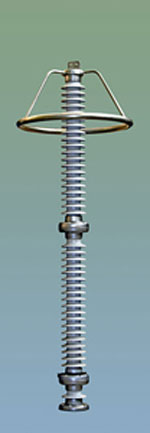

Ограничители перенапряжений для сетей 220 кВ в полимерной изоляции
ОПН класса 220 кВ в сетях с заземленной нейтралью предназначены для защиты электрооборудования воздушных линий и подстанций от грозовых и коммутационных перенапряжений. Высокая эффективность применения ОПН обеспечивается при установке аппаратов в следующих местах:
- У силовых трансформаторов (обязательно);
- На секциях шин для защиты оборудования распределительных устройств (трансформаторов напряжения, трансформаторов тока, и т.д.);
- На воздушных линиях на подходах к подстанциям вместо трубчатых разрядников.
ОПН данной серии характеризует:
- Кремнеорганическая внешняя изоляция на основе силикона фирмы WACER (Германия);
- Высокая стойкость к климатическим и химическим воздействиям;
- Cистема взрывобезопасности EXC2, максимально защищающая окружающее оборудование;
- Большой выбор модификаций по току пропускной способности и энергоемкости: 550, 850 А;
- Нестираемая, информативная маркировка;
- Пошаговая система контроля качества SbS, с полным входным контролем материалов и автономным контролем сборочных операций;
- Успешный опыт эксплуатации более 500 аппаратов данной серии;
- Пожароустойчивость (внешняя изоляция не воспламеняется);
- Повышенная степень грязестойкости (IV по ГОСТ 9920);
- Сжатые сроки изготовления;
- Индивидуальный контрольный номер;
- Наилучшее соотношение цены и качества.
Для ОПН данной серии предлагается широкий диапазон выбора наибольшего длительно допустимого рабочего напряжения,
Uнр (действующее значение):
Сеть, кВ |
Диапазон, кВ |
Шаг, кВ |
220 |
От 115 до 200 |
1 |
Рекомендуемые значения Uнр, кВ: 115, 120 (для нейтрали), 146, 156, 166, 176.
Технико-экономические параметры ОПН-П-220 УХЛ1
(часть первая)
Класс напряжения сети, кВ |
220 |
220 |
220 |
220 |
Ток пропускной способности на прямоугольном импульсе длительностью 2000 мкс, А |
550 |
850 |
550 |
850 |
Номинальный разрядный ток, кА |
10 |
20 |
10 |
20 |
Наибольшее длительно допустимое рабочее напряжение, действ. значение, кВ |
146 |
146 |
156 |
156 |
Остающееся напряжение на ОПН при импульсе тока 30/60 мкс с амплитудой:
- 250 А, кВ, не более
- 500 А, кВ, не более
- 1000 А, кВ, не более |
350
365
386 |
333
347
367 |
375
390
413 |
356
370
392 |
Остающееся напряжение на ОПН при импульсе тока 8/20 мкс с амплитудой:
- 5000 А, кВ, не более
- 10000 А, кВ, не более
- 20000 А, кВ, не более |
432
457
483 |
410
434
459 |
462
490
518 |
439
466
492 |
Амплитуда импульса большого тока 4/10 мкс, кА |
100 |
100 |
100 |
100 |
Остающееся напряжение на ОПН при импульсе 1/4 мкс с амплитудой номинального разрядного тока, кВ, не более |
519 |
493 |
556 |
528 |
Удельная рассеиваемая энергия, кДж/кВ |
2,9 |
4,3 |
2,9 |
4,3 |
Длина пути утечки внешней изоляции, см, не менее |
790 |
Полный грозовой импульс по ГОСТ 1516.2 с амплитудой, кВ |
770 |
Одноминутное испытательное напряжение частоты 50 Гц в сухом состоянии и под дождем, кВ действ. |
375 |

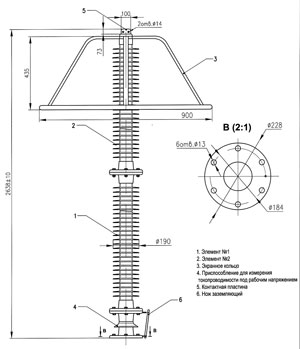

Габаритные и присоединительные размеры, мм |
 |
Расчетная производительность, шт./месяц |
60 |
60 |
60 |
60 |
Срок изготовления, дней, не более |
30 |
30 |
30 |
30 |
Возможность замены с регионального склада |
нет |
нет |
нет |
нет |
Расчетный срок эксплуатации, лет |
30 |
30 |
30 |
30 |
Гарантийный срок, лет |
5 |
5 |
5 |
5 |
Система контроля качества |
SbS |
SbS |
SbS |
SbS |
Коэффициент старения варисторов |
-2% |
-2% |
-2% |
-2% |
Система взрывобезопасности |
EXC2 |
EXC2 |
EXC2 |
EXC2 |
Возможность изменения установочных размеров |
да |
да |
да |
да |
Опорное исполнение |
да |
да |
да |
да |
Подвесное исполнение |
нет |
нет |
нет |
нет |
Выходной контроль: |
|
|
|
|
• Тепловизионный выходной контроль |
1 из 10 |
10 из 10 |
1 из 10 |
10 из 10 |
• Активный ток утечки |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
• Частичные разряды |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
• Угол тангенса диэлектрических потерь |
1 из 10 |
10 из 10 |
1 из 10 |
10 из 10 |
Степень загрязнения (ГОСТ 9920), не менее |
IV |
IV |
IV |
IV |
Снятие с эксплуатации (в % к установленному) |
0,0000 |
0,0000 |
0,0000 |
0,0000 |
Технико-экономические параметры ОПН-П-220 УХЛ1
(часть вторая)
Класс напряжение сети, кВ |
220 |
220 |
220 |
220 |
Ток пропускной способности на прямоугольном импульсе длительностью 2000 мкс, А |
550 |
850 |
550 |
850 |
Номинальный разрядный ток, кА |
10 |
20 |
10 |
20 |
Наибольшее длительно допустимое рабочее напряжение, действ. значение, кВ |
166 |
166 |
176 |
176 |
Остающееся напряжение на ОПН при импульсе тока 30/60 мкс с амплитудой:
- 250 А, кВ, не более
- 500 А, кВ, не более
- 1000 А, кВ, не более |
401
418
443 |
381
397
421 |
428
446
472 |
407
424
448 |
Остающееся напряжение на ОПН при импульсе тока 8/20 мкс с амплитудой:
- 5000 А, кВ, не более
- 10000 А, кВ, не более - 20000 А, кВ, не более |
495
525
555 |
470
499
527 |
518
549
580 |
492
522
551 |
Амплитуда импульса большого тока 4/10 мкс, кА |
100 |
100 |
100 |
100 |
Остающееся напряжение на ОПН при импульсе 1/4 мкс с амплитудой номинального разрядного тока, кВ, не более |
595 |
565 |
635 |
603 |
Удельная рассеиваемая энергия, кДж/кВ |
2,9 |
4,3 |
2,9 |
4,3 |
Длина пути утечки внешней изоляции, см, не менее |
790 |
Полный грозовой импульс по ГОСТ 1516.2 с амплитудой, кВ |
770 |
Одноминутное испытательное напряжение частоты 50 Гц в сухом состоянии и под дождем, кВ ДЕЙСТВ . |
375 |
Расчетная производительность, в месяц: |
60 |
60 |
60 |
60 |
Срок изготовления, дней, не более |
45 |
45 |
45 |
45 |
Возможность замены с регионального склада |
нет |
нет |
да |
нет |
Расчетный срок эксплуатации, лет |
30 |
30 |
30 |
30 |
Гарантийный срок, лет |
5 |
5 |
5 |
5 |
Система контроля качества |
SbS |
SbS |
SbS |
SbS |
Коэффициент старения варисторов |
0% |
-2% |
0% |
-2% |
Система взрывобезопасности |
EXC2 |
EXC2 |
EXC2 |
EXC4 |
Возможность изменения установочных размеров |
да |
да |
да |
да |
Опорное исполнение |
да |
да |
да |
да |
Подвесное исполнение |
нет |
нет |
нет |
нет |
Выходной контроль: |
|
|
|
|
• Тепловизионный выходной контроль |
1 из 10 |
10 из 10 |
1 из 10 |
10 из 10 |
• Активный ток утечки |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
• Частичные разряды |
10 из 10 |
10 из 10 |
10 из 10 |
10 из 10 |
• Угол тангенса диэлектрических потерь |
1 из 10 |
10 из 10 |
1 из 10 |
10 из 10 |
Степень загрязнения (ГОСТ 9920), не менее |
IV |
IV |
IV |
IV |
Снятие с эксплуатации (в % к установленному): |
0,0000 |
0,0000 |
0,0000 |
0,0000 |
|
