Датчики для приборов HVPD PDSurveyor, PDS AIR, PDS Rogowski
Датчик HFCT (High Frequency Current Transformers/ высоковольтные трансформаторы тока)
HVPD Датчики HFCT (High Frequency Current Transformers/ высоковольтные тарнсформаторы тока) предназначены для работы с кабельными линиями среднего и высокого классов напряжений с различной изоляцией. Они устанавливаются вокруг жилы, экрана кабельной линии или на его вывод. Датчики HFCT используются для мониторинга состоянии изоляции кабельных линий а также для локализации мест возникновения импульсов частичных разрядов.Каждый датчик проходит обязательную калибровку что обеспечивает максимальную достоверность и точность измерения.Широкий модельный ряд датчиков HFCT позволяет подобрать оптимальное решение для кабельных линий различной конструкции всех классов напряжения. Показания датчиков отображаются в пК.
При установке датчиков HFCT на кабельную линию находящуюся под напряжениям в целях безопасности следует проводить кратковременное отключение напряжение. В случае необходимости установки датчиков на кабельную линию без ее отключения, там где такая процедура может быть разрешена техническими регламентами, компания HVPD предусмотрела использование специальной изолированной штанги.
Для оптимизации работы с диагностическим оборудованием компанией HVPD также разработан внешний блок выводов сигнальных кабелей датчиков. Датчики могут быть установлены на кабель предварительно, в процессе регламентных работ, ремонта, при установке ячейки и подключении кабеля к ней. Сигнальные кабели от датчиков выводятся на внешний блок, который устанавливается в подходящим месте на ячейке или подстанции. В результате , для проведения диагностических работ не требуется получение прямого доступа к жилам или экрану линии а также отключение напряжения. Датчики подключаются к диагностическому оборудование в считанные минуты с соблюдением всех требований по безопасности.
Технические характеристики
|
Характеристика |
HFCT 50/20 |
HFCT 100/50 |
HFCT 140/100 |
HFCT 220/150 |
HFCT 75/35 для постоянного мониторинга |
HFCT 100/50 для постоянного мониторинга |
|
Внешний вид |
 |
 |
 |
|
Переходное полное сопротивление |
1.9 мВ/мА ±5% |
4.0 мВ/мА ±5% |
3.2 мВ/мА ±5% |
2.8 мВ/мА ±5% |
3.9 мВ/мА ±5% |
±3.8 мВ/мА 5% |
|
-3Дб частотная характеристика |
150 кГц - 20 МГц |
100 кГц - 20 МГц |
100 кГц - 12 МГц |
100 кГц - 10 МГц |
100 кГц - 25 МГц |
100 кГц – 20 МГц |
|
Время спада |
2.5 мкс ±5% |
2.5 мкс ±5% |
2.5 мкс±5% |
2.5 мкс±5% |
2-2.5 мкс±5% |
2.5 мкс±5% |
|
Типичное время нарастания отклика |
15 нс |
20 нс |
30 нс |
35 нс |
30 нс |
20 нс |
|
Внутренний диаметр |
20 мм |
45 мм |
95 мм |
140 мм |
40 мм x 25 мм |
50 мм x 30 мм |
|
Внешний диаметр |
50х60мм |
107 мм |
165 мм |
237 мм |
90 мм x 120 мм |
150 мм x 110 мм |
|
Рекомендуемое полное сопротивление нагрузки |
50 Ом |
50 Ом |
50 Ом |
50 Ом |
50 Ом |
50 Ом |
|
Выходной коннектор |
BNC |
BNC |
BNC |
BNC |
BNC |
BNC |
|
Максимальный ток 50Гц |
90 А |
300 А |
300 А |
300 А |
300 А |
300 А |
|
Вес |
0,2 кг |
0.4 кг |
1.8 кг |
1.8 кг |
0.5 кг |
0.4 кг |
|
Характеристики полученные при анализе тестовым импульсом |
|
Время наростания (нсек) |
13,6 |
17,4 |
27,2 |
33 |
21,5 |
17,4 |
|
Время спада (нсек) |
2,5 |
2,51 |
2,09 |
2,41 |
2,52 |
2,51 |
|
Низкая частота -3Дб (кГц) |
155 |
~80 |
~80 |
~100 |
85 |
~80 |
|
Высокая частота -3Дб (кГц) |
22 |
~21 |
~12 |
~9.5 |
22 |
~21 |
|
Переходное полное сопротивление ( 1 МГц) (мВ/мА) |
1,9 |
4 |
3,2 |
2,6 |
3,9 |
4,1 |
|

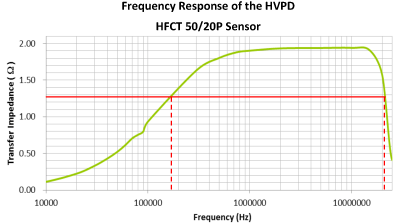

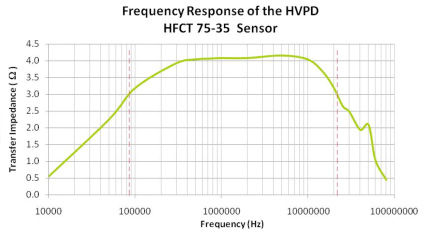

Зависимость |
 |
 |
 |
 |
 |
 |
|
