Датчики для приборов HVPD PDSurveyor, PDS AIR, PDS Rogowski

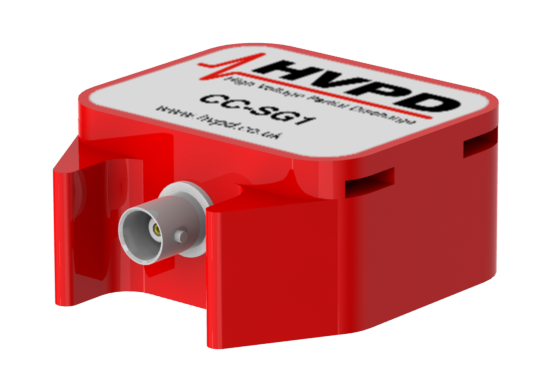

HVPD Датчик TEV
Емкостной датчик (TEV) – предназначен для диагностики электротехнического оборудования, высоковольтных ячеек а также концевых разделок кабельных линий. Датчик интегрирован в корпус прибора и регистрирует импульсы частичных разрядов при его размещении на внешней металлической поверхности диагностируемого оборудования.

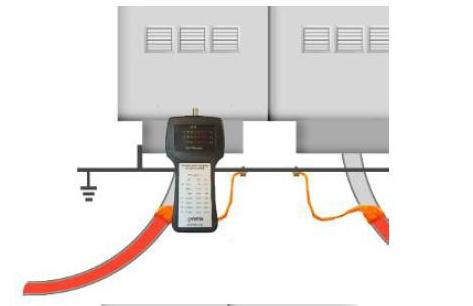

Измерение при помощи PDSurveyor, PDS AIR, PDS Rogowski
 HVPD Датчик TEV (Transient Earth Voltage/ Переходное напряжение на землю) предназначен для работы с концевыми разделками кабельных линий и электротехническим оборудованием среднего и высокого классов напряжений. Датчик размещается на металлической поверхности оборудования и крепятся при помощи магнита в своем корпусе.
Датчик TEV регистрирует напряжение импульсов частичных разрядов протекающих по поверхностям оборудования. Показания датчика TEV представляются в мВ.
Технические характеристики
|
Характеристика |
TEV |
|
Частотный диапазон |
1 — 50 МГц |
|
Время спада |
0,4 мсек ( 5%) |
|
Типичное время наростания отклика |
5 нсек |
|
Размеры |
60 x 50 x 25 мм |
|
Эквивалентная емкость |
150пФ |
|
Рекомендуемое полное сопротивление нагрузки |
50 Ом |
|
Выходной коннектор |
BNC |
|
Вес |
0,2 кг |
|
