Датчики для приборов HVPD PDSurveyor, PDS AIR, PDS Rogowski

Акустический датчик (AA) – предназначен для  диагностики электротехнического оборудования, интегрирован в корпус прибора и регистрирует амплитуду акустического сигнала, вызываемого разрядом. Для регистрации акустического сигнала в ячейке прибор располагается на ее поверхности, в местах где сигнал может свободно проходить сквозь отверстия для вентиляции. Для регистрации акустических сигналов на расстоянии необходимо использовать прибор PDS AIR и дополнительные акустические микрофоны, для работы внутри помещений и для наружного обследования.

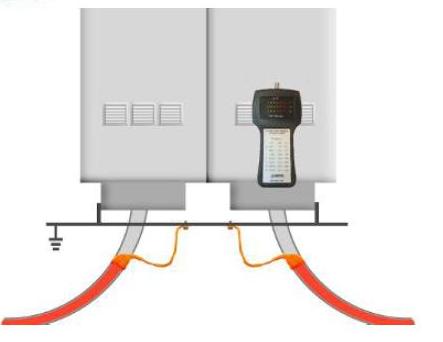

Измерение при помощи PDSurveyor, PDS AIR, PDS Rogowski

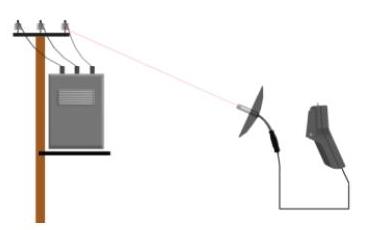

     Измерение при помощи PDS AIR и дополнительного микрофона

Верхняя панель прибора отражает величину разряда измеренного каждым датчиком, а нижняя панель -содержит информацию о уровнях критичности их величины.

Технические характеристики


PDSurveyor

PDS AIR

PDS Rogowski

Панель отображения

Индикаторы

Индикаторы и экран

Индикаторы

Датчик HFCT, подключение

BNC

Сопротивление HFCT

50 Ом

HFCT точность

10%

HFCT диапазон

100 кГц-20 МГц

Датчик TEV, подключение

встроенный

TEV точность

1Дб

TEV диапазон

5-70 МГц

Датчик AA, подключение

встроенный

AA точность

1Дб

Размеры

220х120х110 мм

Вес

1,26 кг

0,58 кг

Материал

Пластик

Температурный диапазон

-10..+50 С

-10..+55 С

Влажность

<90%

Питание

Батареи Li-on

Индикатор низкого заряда батареи

есть

Разъем для подзарядки

2,1 мм

Автовыключение

через 5 минут

Параметры заряда батарей

90-264 В AC 50/60 Гц

Внешний микрофон

Лазер, мощность излучения

-

0,99 мВ

-

Диаметр кожуха

-

220мм

-

Размеры

-

220х220х280мм

-

Вес

-

0,5 кг

-

Внутренний микрофон

Размеры

40х40х280мм

Вес

0,5кг

Комплект поставки *

PDSurveyor

PDS AIR

PDS Rogowski

Стандартный комплект поставки

Прибор PDSurveyor

Прибор PDS AIR

Прибор PDS Rogowski

Датчик HFCT 100/50

Фильтр 100 кГц

Кабель BNC

Зарядное устройство

Кейс

-

Стандартные наушники

-

Дополнительный комплект поставки

-

Микрофон для наружного обследования

-

-

Улучшенные наушники

-

-

Микрофон для помещений

-
