Система для измерения частичных разрядов HVPD Longshot

Система HVPD Longshot предназначена для локализации дефектов в кабельных линий и мониторинга оборудования, находящегося под напряжением до 750 кВ. Система HVPD Longshot применяется для диагностики следующих объектов:


• Кабели с изоляцией из СПЭ и БПИ и аксессуары
• Измерительные трансформаторы тока и напряжения
• Силовые трансформаторы и вводы
• Высоковольтные ячейки
• Двигатели и генераторы
• Разрядники и конденсаторы

В зависимости от места возникновения частичного разряда его импульсы могут распространяться как по проводящим элементам конструкции оборудования, так и в жиле/экране кабельной линии.

Система HVPD Longshot работает с двумя типами датчиков.

Индукционный датчик (HFCT) – предназначен для диагностики кабельных линий, подключается к системе при помощи коаксиального кабеля и устанавливается вокруг жилы кабеля или вывода экрана, регистрируя импульсы частичных разрядов, возникающих в изоляции под рабочим напряжением.

Емкостной датчик (TEV) – предназначен для диагностики электротехнического оборудования, высоковольтных ячеек и концевых разделок кабельных линий. Датчик подключается к системе при помощи коаксиального кабеля и размещается на внешней металлической поверхности диагностируемого оборудования, находящегося под рабочим напряжением.

Система HVPD Longshot рассчитана на работу по четырем независимым каналам ( распределение каналов между датчиками HFCT и TEV выбирается оперативным персоналом ). Широкий функционал прибора делает его не только прекрасным инструментом для диагностики электрооборудования но и позволяет применять его в исследовательских целях. Так, возможно проведения различных комбинированных тестов, выставление критичных порогов, отображение и анализ импульсов разрядов в биполярном и двуполярном виде и многое другое.

Система HVPD Longshot записывает и анализирует все импульсы частичных разрядов, возникающие в одном периоде промышленной частоты, при этом количество записываемых периодов и частота дискретизации выставляется как автоматически так и в ручном режиме.При этом, на экране системы отображается информация о частичных разрядах, возникших в каждом периоде 50Гц, общее количество разрядов с каждого канала за количество периодов и пиковые значения разрядов по фазам ( в случае диагностики трехфазного кабеля)

Программное обеспечение PDGold, PDReader позволяет накапливать и обрабатывать информацию о импульсах частичных разрядов. Просмотр информации возможен в режиме наложения сигналов. При сравнении измеренных сигналов с базой данных системы импульсы подразделяются на частичные разряды в изоляции кабеля, локальные частичные разряды в оборудование или концевых разделках и помехи.

При диагностике кабельных линий система Longshot может быть использована для локализации места возникновения частичных разрядов. Для этого система подключается к кабельной линии и путем оценки времени распространения импульса разряда рассчитывает расстояние до места его возникновения. В случае работы с кабельными линиями большой длины или если в линии присутствует большое количеством соединений, для увеличения точности локализации, на дальнем конце кабельной линии устанавливается транспондер PPT 2000-CT. Он синхронизируется с системой Longshot и посылает в ее сторону импульсы большой амплитуды, синхронизированные с затухающими импульсами частичных разрядов.

При этом, система Longshot может быть использована не только когда оборудование и кабель находятся под рабочим напряжением, но и при подаче на них напряжения с внешнего высоковольтного источника. Это позволяет использовать систему Longshot в составе электротехнической лаборатории при проведении приемо-сдаточных испытаний, что делает испытательную лабораторию полноценной диагностической.

Примеры использования системы

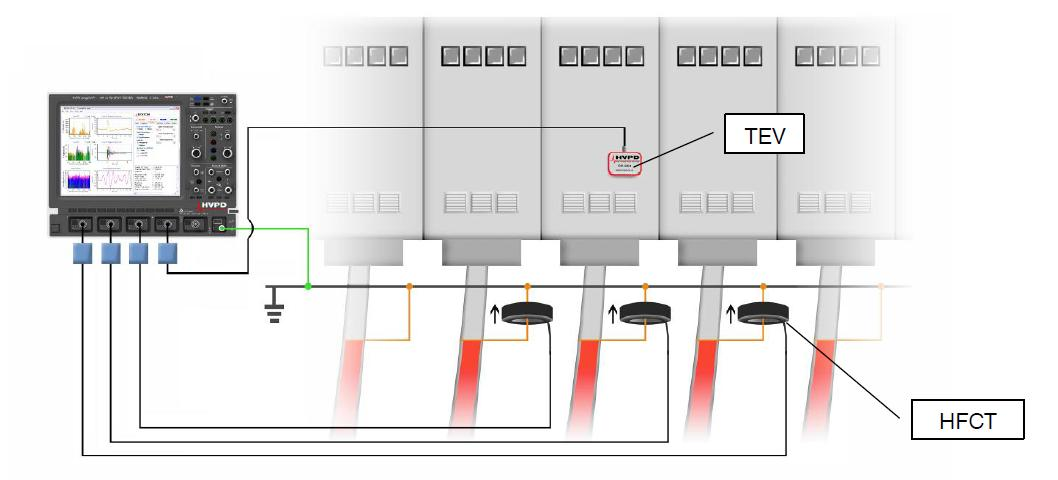

Диагностика четырех кабелей и одной ячейки	Диагностика четырех ячеек

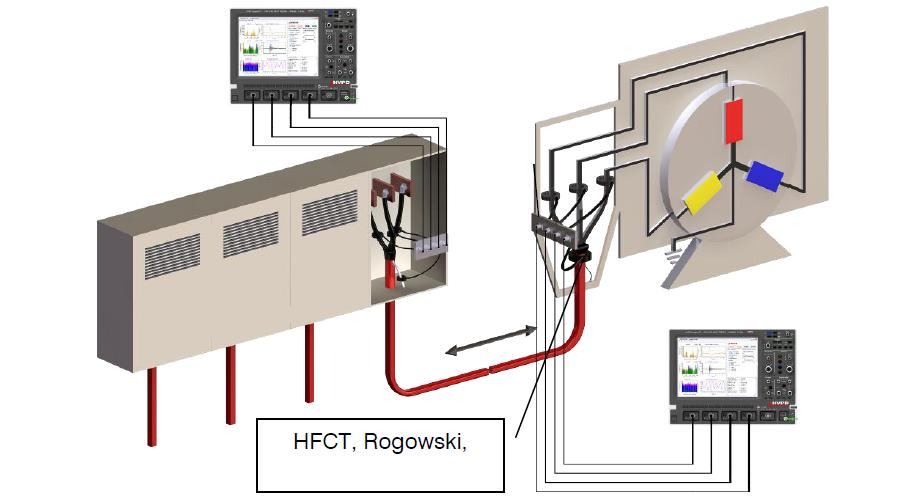

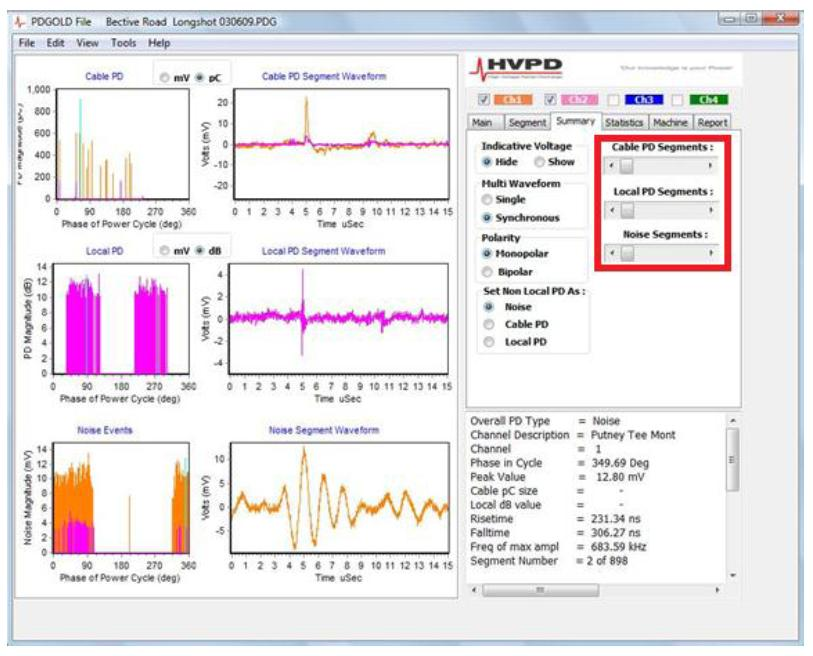

Диагностика двигателей и генераторов	Пример работы программного обеспечения PDReader

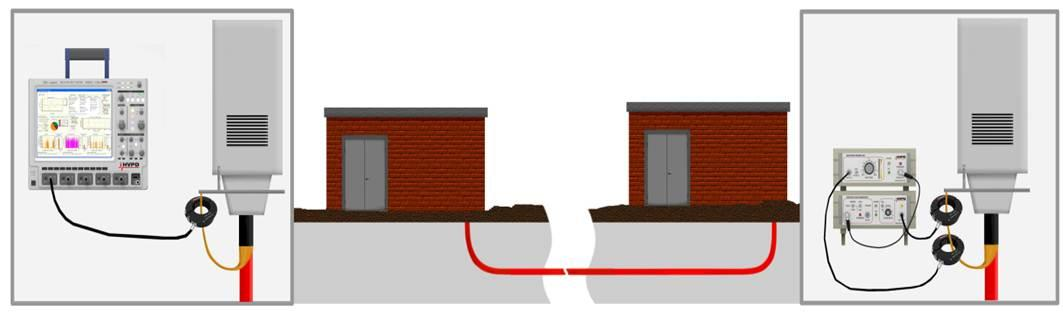

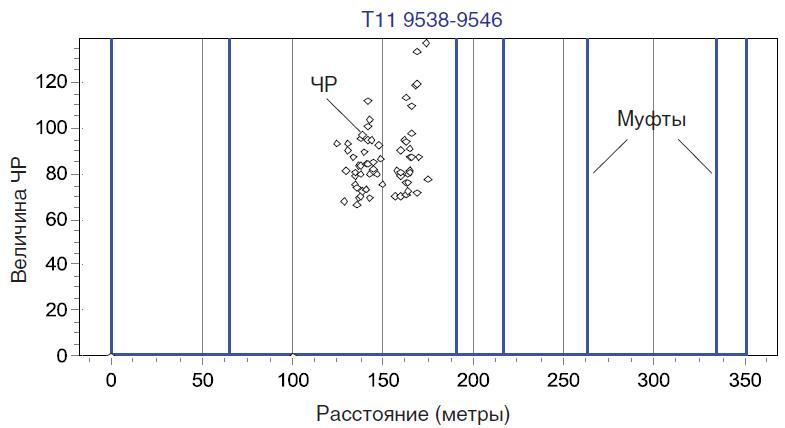

Локализация места возникновения разрядов при помощи транспондера PPT 2000-CT	Карат распределения частичных разрядов полученная при помощи программного обеспечения PDMap

Технические характеристики

Частотный диапазон работы	0-400 МГц
Количество каналов	4+земля
Разъем для подключение датчиков	BNC
Сопротивление подключения	50 Ом
Запись данных	Постоянная
Период получения данных	100-500 мс
Образец памяти на канал	12,5 млн точек
Память	250 Гб
Операционная система	Windows XP
Дисплей	SVGA TFT LCD , тачскрин, 10,4',800х600 пикселей
Разъемы для подключения	Внешний монитор 15pin тип-D,SVGA
	Ethernet RJ45 10/100 Base-T
	Внешние устройства USB 2.0 - 5 штук
	Аудио вход/выход 3,5 мм
Размеры	260х340х152 мм
Вес	7,26 кг
Материал	Алюминий и полиэстер
Температурный диапазон	+5..+40 С
Влажность	< 80%
Параметры заряда батарей	90-240 В AC 50/60 Гц

Комплект поставки *

• Система HVPD Longshot
• ПО PDGold, PDReader, ScopeControl, ScopeControlReader
• Клавиатура и мышь
• Кабель питания
• Кабель заземления
• Инструкция
• Мягкая сумка

Дополнительные опции ( заказываются отдельно)

• Датчик HFCT 100/50 ( рекомендуется для установки на вывод экрана, внутренний диаметр 45 мм, рекомендуемое минимальное кол-во 3 штуки )
• Датчик HFCT 140/100 ( внутренний диаметр 95 мм )
• Датчик HFCT 220/150 ( внутренний диаметр 140 мм )
• Датчика TEV ( рекомендуется для установки на поверхности оборудования или на муфте, рекомендуемое минимальное кол-во 3 штуки )
• Детектор поля ( рекомендуется при работе Longshot от ПЭС или подаче напряжения на кабельную линию от стороннего источника )
• Мини генератор ( рекомендуется для измерения коэффициента укорочения кабельной линии )
• Фильтр 50/60 Гц
• Фильтр 100 кГц / 200 кГц
• Фильтр 70 МГц
• 4х канальный предохранитель
• 4 канальный фильтр
• Кабели  RG223 ( для подключения датчиков HFCT и TEV )
• Разъем BNC ( для подключения датчиков HFCT и TEV )
• Конденсатор для тестирования двигателей и генераторов (рекомендуется при подаче напряжения на кабельную линию от стороннего источника)
• Внешний блок подключения датчиков ( рекомендуется для постоянного подключения датчиков HFCT и TEV )
• Акустическая антенна
• Транспондер PPT 2000-CT ( рекомендуется для локализации места возникновения разряда в кабельной линии )
