Индукционный датчик (HFCT) – предназначен для диагностики кабельных линий, подключается к системе при помощи коаксиального кабеля и устанавливается вокруг жилы кабеля или вывода экрана, регистрируя импульсы частичных разрядов, возникающих в изоляции.

Емкостной датчик (TEV) – предназначен для диагностики электротехнического оборудования, высоковольтных ячеек и концевых разделок кабельных линий. Датчик подключается к системе при помощи коаксиального кабеля и размещается на внешней металлической поверхности диагностируемого оборудования.

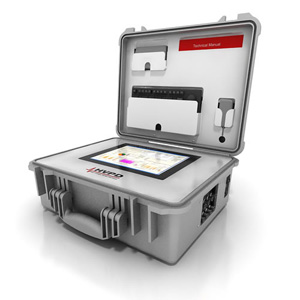

Система HVPD Multi-Monitor рассчитана на работу по 16 независимым каналам ( распределение каналов между датчиками HFCT и TEV выбирается оперативным персоналом ).

Программное обеспечение системы и встроенная память позволяют осуществлять запись информации о пиковых значения импульсов частичных разрядов, непрерывно, 24 часа в сутки, семь дней в неделю, в течении 12 месяцев. Запись данных проходит в течении периода времени, равного 100 мс и отображается периодами в 20 минут.

Система HVPD Multi-Monitor снабжена встроенным LCD монитором 12’’ для отображения результатов измерения частичных разрядов, что позволяет оперативному персоналу оценить состояние изоляции диагностируемого объекта в полевых условиях, без дополнительных преобразований и передачи данных.

В системе также предусмотрено выставление порога критичности величины частичных разрядов с автоматической сигнализацией о превышении заданного.

ПО системы позволяет распознавать импульсы частичных разрядов и распределять их на три типа событий : Частичные разряды в кабеле, Частичные разряды в оборудование и концевых разделках и Помехи.

В системе реализована возможность передачи записанных данных через HSDPA модем или локальную сеть для отображения данных в режиме реально времени и удаленного мониторинга.

Возможность более детальной работы с полученными данными позволяет формировать и отображать их в графическом виде в границах необходимого временного интервала, просматривать информацию с разных каналов одновременно или по отдельности, классифицировать импульсы частичных разрядов.

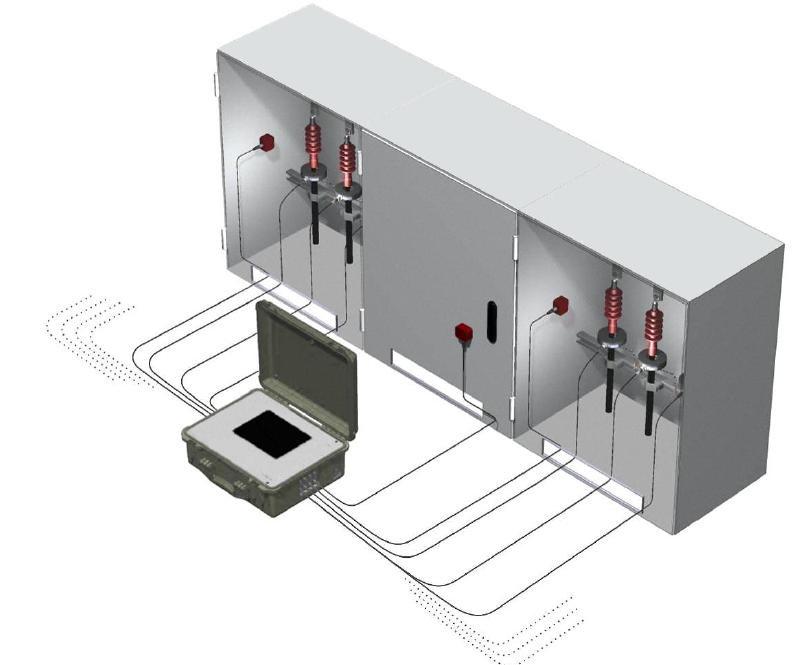

Пример подключения системы

Технические характеристики

Частотный диапазон работы	200 кГц-50 МГц
Количество каналов	16 каналов
Разъем для подключение датчиков	BNC
Сопротивление подключения	50 Ом
Период получения данных	100мс
Запись данных	Постоянная
Логический интервал записи	20 минут
Объем памяти	160 Гб
Управление памятью	Ручное/автоматическое
Дисплей	монохромный LCD 12'
Передача данных	Передача по HSDPA модему и LAN кабелю
Размеры	526х206х428 мм
Вес	15 кг
Температурный диапазон	-20..+45 С
Влажность	< 90%
Питание	Внутренние аккумуляторы
Параметры заряда батарей	220-240 В AC 50/60 Гц

Комплект поставки *

• Система HVPD Multi-Monitor
• 16 датчиков HFCT 100/50
• 8 датчика TEV
• 16 кабелей BNC 10 м
• HSDPA модем
• ПО Multi-Monitor Reader для Windows
• Адаптер питания
• USB накопитель 160 Гб
• Инструкция
